重汽宿營車整車技術參數
|

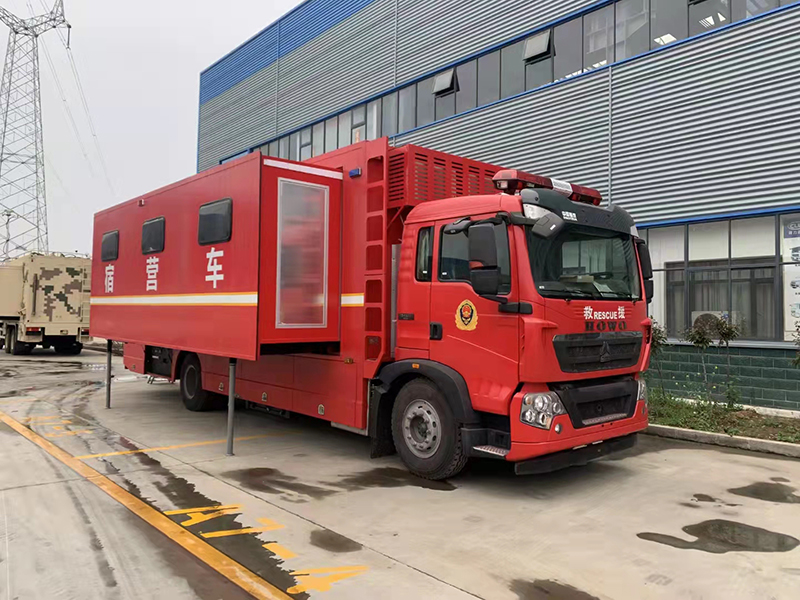

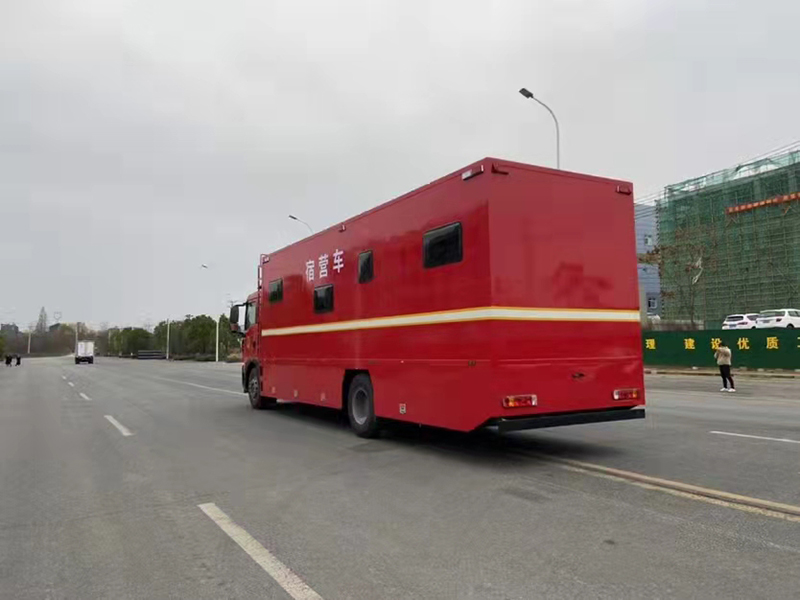

宿營車主要由重汽豪沃二類汽車底盤、宿營方艙、宿營**，空氣調節系統、淋浴系統、水路系統、電氣系統等組成。能夠滿足 24 人的住宿。具有舒適的就寢環境及齊全的衛生**。車輛改裝設計：整車改裝設計符合**對汽車設計改裝的相關要求；在保證運載工具行駛安全的前提下，充分利用汽車底盤的有效載荷及底盤尺寸；能滿足車載設備安裝、運行和人員工作、生活需要。整車機動靈活、可靠性高、環境適應性好，性價比高。能夠滿足 24 人的住宿，淋浴、洗漱、閱讀，空間利用率高。 整車性能符合《機動車運行安全技術條件（GB7258-2017）》、《汽車及掛車外部照明和信號裝置的數量、位置和光色（GB4785-84）》、《廂式車通用規范（GJB79A-94）》、 《汽車外廓尺寸限界（GB1589-2016）》、GB 50054-95 《低壓配電設計規范》；整車外廓尺寸、軸荷及質量應符合 GB1589-2016《道路車輛外廓尺寸、軸荷及質量限值》 的規定； |
|
|
技術參數及要求 |
|
|
名稱 |
宿營車 |
|
外廓尺寸 |
10370*2550*3980mm |
|
總質量 |
15800KG |
|
整備質量 |
15670KG |
|
發動機額定功率 |
228KW |
|
**車速 |
95km/h |
|
軸距:mm |
5600mm |
|
排放標準 |
國Ⅴ |
|
乘員人數 |
2 |
|
底盤型號 |
ZZ5207N4617E1 |
|
底盤驅動形式 |
4*2 |
|
輪胎數 |
6+1 |
|
前懸/后懸 |
1500/3270mm |
|
防抱死系統 |
有 |
|
軸荷 |
5600/10200 |
底盤參數
|
結構 |
采用全封閉駕駛室，全鋼框架焊接，液壓缸傾翻、帶安全鎖止裝置。 |
|
|
司乘人員數 |
3 |
|
|
駕駛員位置 |
左置 |
|
|
底盤配置 |
全鋼結構液壓手動操作，翻轉駕駛室，為高強度安全駕駛室，懸掛優良，可適應惡劣地形環境。駕駛室內部自帶冷暖空調、收音機。車門開啟角度 85℃；車門把手方便戴手套開啟關閉。 |
|
|
設備 |
除原車設備外，加裝有 100W **報器、****開關及指示燈、頻閃燈開關、7 寸液晶倒車顯示器和倒車?yán)走_(dá)。**報系統嵌入駕駛工作平臺，**、**報一體**，駕駛室預留 GPS 衛星定位系統、計算機、車載集群電臺的電源接口和安裝位置。 |
|
|
儀表 |
車輛車速表、燃油表，轉速表等。 |
|
上裝總體布局
|
總體布置 |
宿營艙主廂體為鋼骨架、內、外蒙皮。外蒙皮為 1.5mm 后鋁板，中 間 45mm 厚阻燃微孔型聚氨脂，內玻璃鋼，箱體兩側擴展式方艙。 |
|

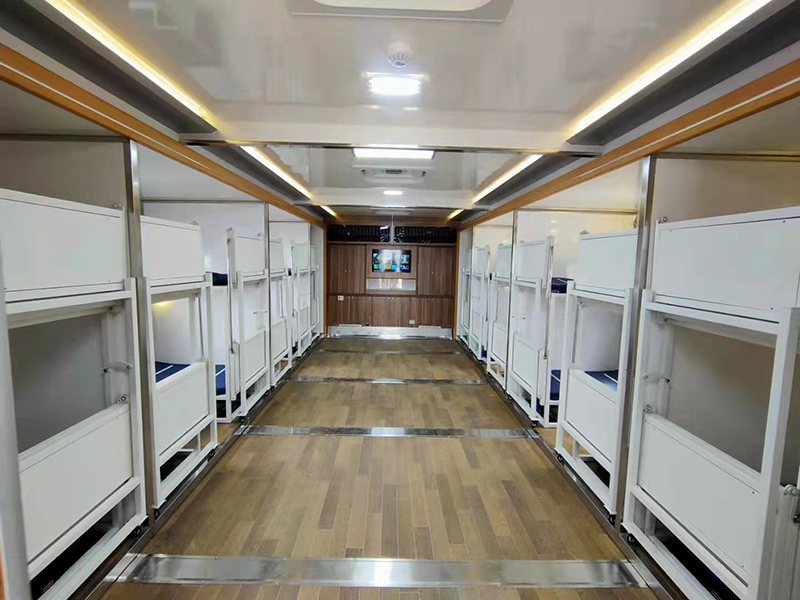

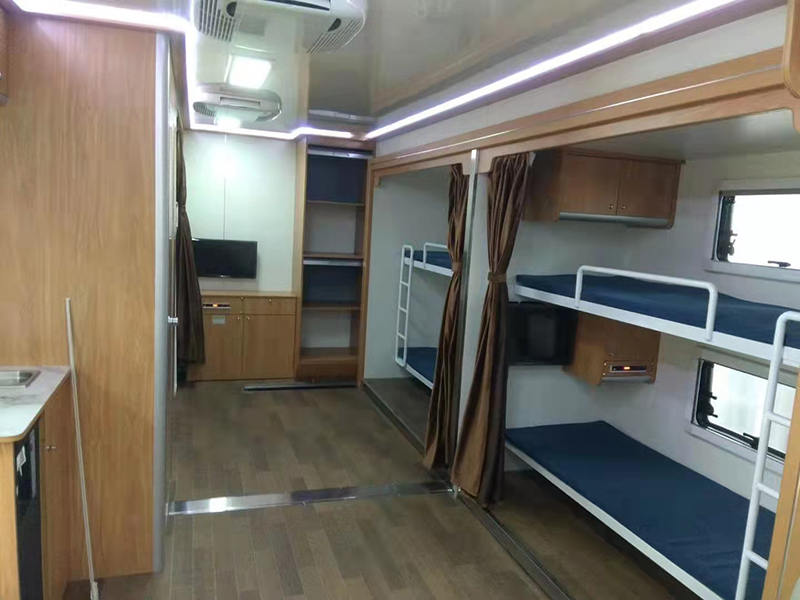

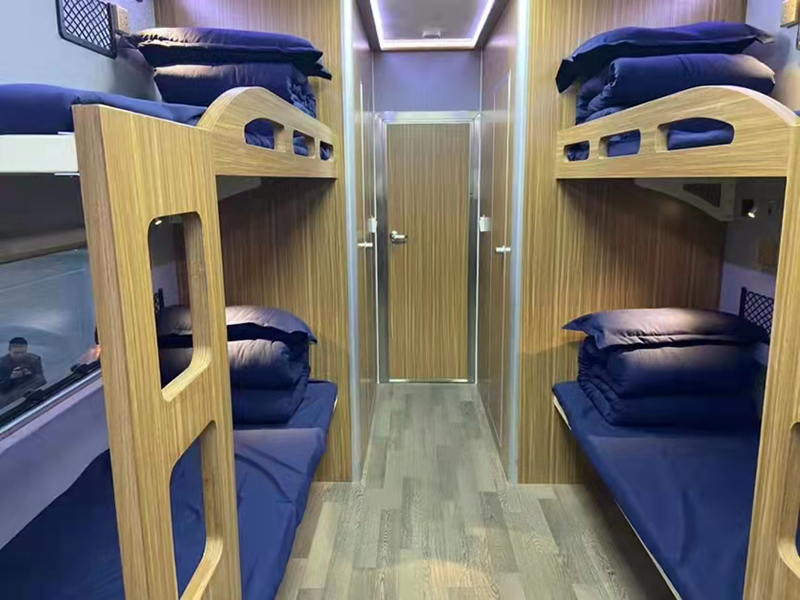

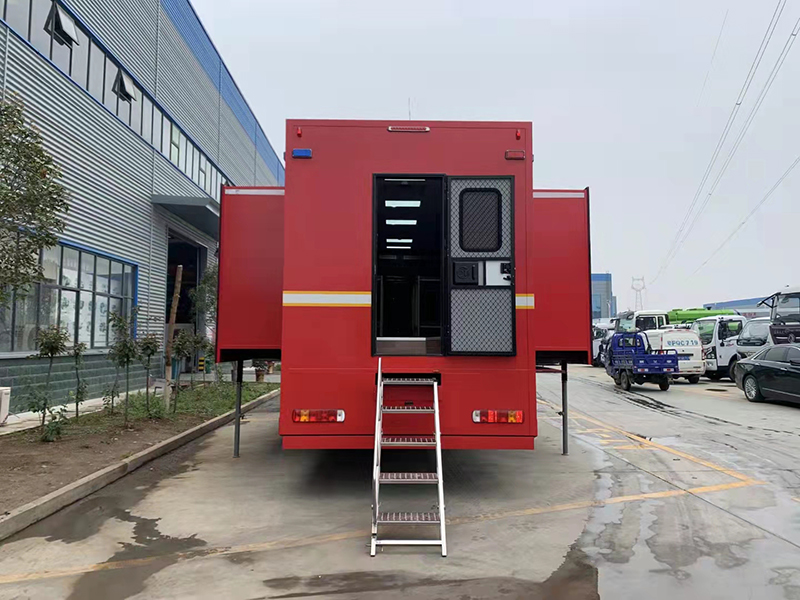

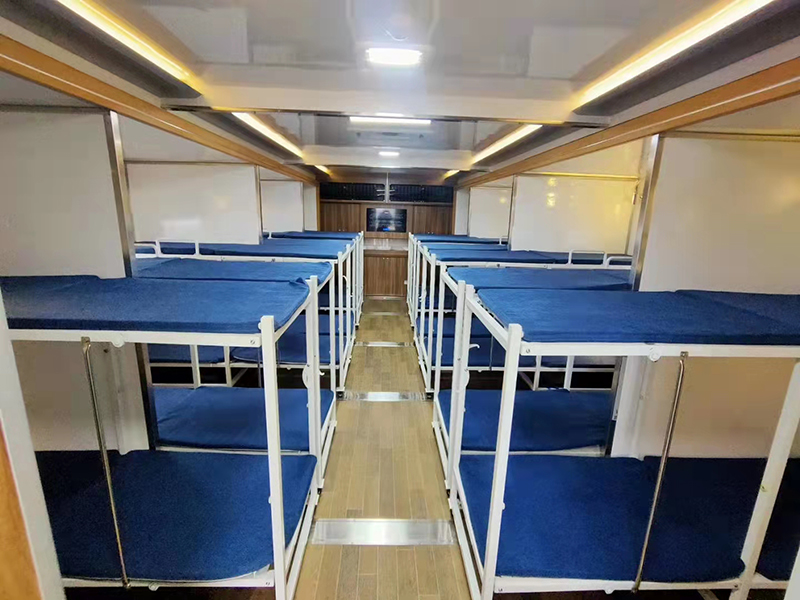

箱體內部設計 24 人上下鋪。，并配備**插座閱讀燈及 USB 插口。衛生間淋浴間，洗漱平臺，鞋柜，箱體側面和尾部各設計一部不銹 鋼上車梯。 |
|
|
車廂左側配備兩套**艙門，艙門下方均設置一套抽拉梯。 |
|
|
工藝要求 |
箱體復合板使用外鋁蒙皮內玻璃鋼蒙皮，中間為金屬骨架結構，既 保證了箱體的強度，又減輕了箱體重量。復合板中間填充保溫隔熱材料，既提高箱體整體強度也提高了保溫隔熱效果、防水、防潮。 |
平面圖如下
|
重汽宿營車 8-12 人－標準配置明細 |
|||||
|
一、整車參數 |
|||||
|
1 |
外形尺寸 |
10370*2550*3980 |
|||
|
2 |
驅動類型 |
4×2 |
|||
|
3 |
發動機功率 |
228kw（可選裝不同功率發動機） |
|||
|
4 |
發動機排量 |
9.7L |
|||
|
5 |
總質量(Kg) |
15800 |
|||
|
6 |
排放標準 |
GB17691-2005 國 V 排放標準 |
|||
|
7 |
乘員人數 |
乘員人數 2 人 |
|||
|
8 |
整備質量(Kg) |
15670 |
|||
|
9 |
**車速(Km/h) |
110 |
|||
|
二、底盤 |
|||||
|
序 號 |
貨物名稱 |
規格型號 |
品牌/ 材質 |
數量 |
單位 |
|
1 |
重汽豪沃底盤 |
重汽豪沃 4*2 底盤，柴油，國五排放， 重汽發動機 228KW，軸距:5600mm |
重汽 |
1 |
輛 |
|
2 |
副車架加裝 |
汽車大梁專用，防腐處理 |
自制 |
1 |
套 |
|
三、廂體 |
|||||
|
1 |
箱體 |
外部采用 1.5mm 鋁平板、內部 2mm 玻 璃鋼板，內部鋼骨架+聚氨酯填充。厚度為 45mm; |
自制 |
1 |
套 |
|
2 |
后艙門 |
后門帶瞭望窗的房車門 |
自制 |
1 |
個 |
|
3 |
地板 |
地板革 |
外購 |
1 |
套 |
|
4 |
宿營床鋪 |
上下鋪形式 1900*650，上下鋪為翻轉 可折疊機構 |
外購 |
6 |
套 |
|
5 |
窗戶 |
左右?guī)麄?cè)板各設置 3 個，均為房車專 用外推窗，帶窗簾及紗窗 |
外購 |
6 |
套 |
|
6 |
車前面上吊柜（內為 空調排風口） |
免漆板材質 |
自制 |
1 |
套 |
|
7 |
車前下儲物柜 |
免漆板材質 |
自制 |
1 |
套 |
|
四、電氣設備 |
|||||
|
1 |
發電機 |
額定功率 5KW/汽油 |
外購 |
1 |
臺 |
|
2 |
電視機 |
42 寸液晶 LED |
外購 |
1 |
個 |
|
3 |
天窗換氣扇 |
24V，帶逃生裝置 |
外購 |
2 |
個 |
|
4 |
應急照明燈 |
車廂內前后各一個 |
外購 |
2 |
個 |
|
5 |
頂燈 |
LED 平板燈 |
外購 |
3 |
個 |
|
6 |
蓄電池 |
200A |
外購 |
2 |
套 |
|
7 |
充電逆變一體機 |
2KW |
外購 |
1 |
臺 |
|
8 |
柔性閱讀燈 |
夜間照明及個人閱讀 |
外購 |
12 |
個 |
|
9 |
單人床鋪插座 |
個人手機充電 |
外購 |
12 |
個 |
|
10 |
燃油暖風機 |
加熱功率 5KW（ 高 寒 地 區 需 加裝 裝 1 個 7KW） |
外購 |
1 |
個 |
|
11 |
空調 |
1.5P 壁掛式空調 |
外購 |
2 |
臺 |
|
12 |
電器**箱 |
**整車電路 |
外購 |
1 |
套 |
|
13 |
電源保護器 |
電源漏電超載過壓等保護裝置 |
外購 |
1 |
個 |
|
14 |
電纜線盤 |
50 米（帶電纜盤） |
外購 |
1 |
套 |
|
15 |
專用水泵 |
220 伏 |
外購 |
1 |
個 |
|
五、衛浴設備 |
|||||
|
1 |
衛生間 |
便攜式坐便器 |
自制 |
1 |
套 |
|
2 |
洗嗽池 |
配備 2 個水龍頭 |
定制 |
1 |
套 |
|
3 |
凈水箱 |
400L |
定制 |
1 |
個 |
|
4 |
污水箱 |
200L |
定制 |
1 |
個 |
|
六、**系統 |
|||||
|
1 |
水、電**系統 |
**面板 |
|||
|
七、附件 |
|||||
|
1 |
一側上車爬梯（帶折 疊欄桿） |
防滑，防碰傷； |
自制 |
1 |
套 |
|
2 |
副油箱 |
200L |
自制 |
1 |
臺 |
|
八 、 輔 助 |
||||
|
1 倒車導航監控系統 |
含攝像頭、**器,7 寸顯示屏； |
外購 |
1 |
臺 |
|
2干粉滅火器 |
1.5KG 干粉滅火器 |
外購 |
2 |
臺 |
|
3 煙霧報**器 |
前后各一個 |
外購 |
2 |
個 |
|
九 、 選 裝 配 置 |
||||
|
1 衛星天線 |
移動中通天線 |
外購 |
1 |
套 |
|
2 床上用品 |
枕套，被套，床單 外購 |
外購 |
12 |
套 |
|
3 暖風機 |
7KW（柴油）DC24V |
外購 |
1 |
臺 |
|
4 消防**系統 |
駕駛室前長條** 1 個、廂體紅藍燈組 各 2 組； |
外購 |
1 |
1套 |
|
5 加濕器 |
外購 |
1 |
臺 |
|
|
6 空氣凈化器 |
外購 |
1 |
臺 |
|
售后服務承諾書
本公司是一家專用汽車企業。多年來經過公司全體員工的不懈努力，已形成一條完整的設計、銷售、質量檢測和售后服務的產業鏈。售后服務是我公司售前、售中和售后環節中的重要支柱。特別是近幾年來隨著公司能力的不斷提升和出口貿易的展開，售后服務體系得到了完善。
服務體系
一、服務體系是質量管理體系的重要環節。
二、服務保障：本公司服務是嚴格履行公司程序文件和質量手冊，結合市場和用戶的要求，給予保障。
三、服務宗旨：專業創造價值，誠信鑄就未來！
四、服務機構：在銷售公司**下的售后服務部門，負責公司售后服務工作和管理各駐外機構的服務工作。
服務原則
在用戶嚴格遵循使用說明書，正常操作的情況下，自購車之日起（以車輛出廠登記卡為準）一年內，行駛里程不超過 25000公里之內，因設計、制造、裝配原因引起的產品機件損壞，經有關汽車服務站和監督部門鑒定后，在三個工作日內向我公司售后服務部門提交書面資料，售后服務部門確認后實行三包服務。
具體服務如下：
1、三包服務期內的產品質量以包修為主，修理費全免(不包括易損件和電器部分)。
2、終身保修。超過包修期內的產品，需更換配件的只收取相關成本費。
3、免費培訓操作員：
⑴ 由我廠安排**工程師現場指導，學習理論及實際操作；
⑵ 掌握專用車的基本理論，性能以及功能；
⑶ 按程序能熟練的操作；
⑷ 能進行正常的日常維護，排除一般技術故障。
